◆水流指示器、消火栓、压力开关等消防设备（统称开关量设备）是否动作须配接监视模块进行监视，监
视模块将前述消防设备是否动作的状态按监控和报警两种状态显示在控制器上。
◆ 监视模块内设十进制拨码开关，可现场编址，并占用控制器某一回路中的一个地址。当监视模块接受到开关量的闭合信号后，通过总线将信号输送到控制器，控制器 将发出声光报警信号，显示出具体部位及联动设备的工作状态，监视模块安装在联动设备的附近。图4-3说明了TC809A型监视模块的接线方式，模块上1、
2 两端子与系统的总线连接（注意极性）。使用时注意在开关量信号端必须接47K 终端电阻以监视断线故障。
◆接线监视模块上有两根回路总线，两根状态反馈线（用于从模块到被监视设备之间）。状态反馈线用多
股铜芯塑料软线。

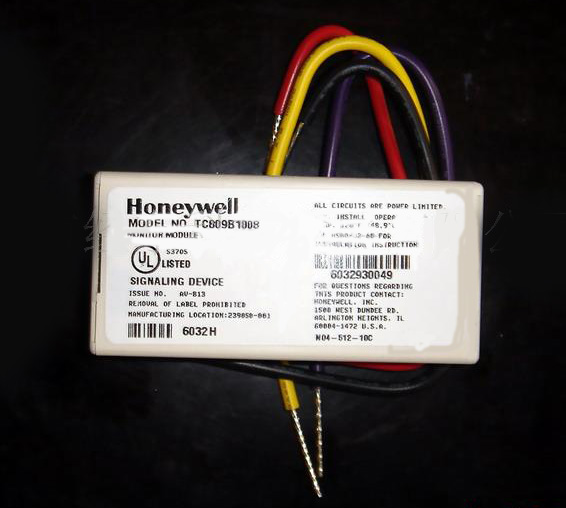

◆TC809B是一种微型监视模块，它可监视水流指示器、消火栓、压力开关等开关量设备是否动作，其功能类
似TC809A监视模块。此模块体积小，可装入被监视设备后的一个接线盒内并与兼容控制器配套使用。
主要技术指标及性能
◆工作电压：15～28VDC
◆功耗静态：300μA（24VDC时）
◆湿度：10%～93%RH

---
