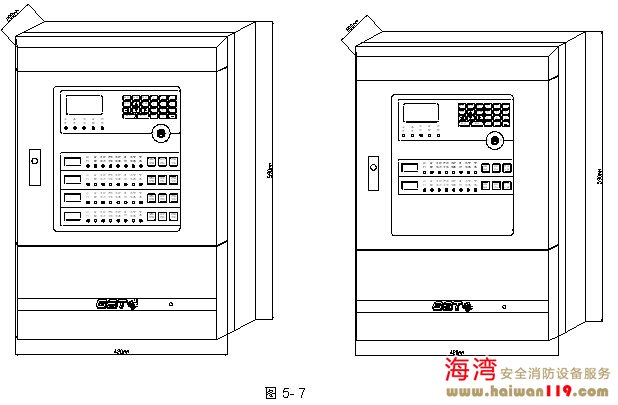

气体灭火控制器的外形示意图如图5-7所示。左边为GST-QKP04，右边为GST-QKP04/2。

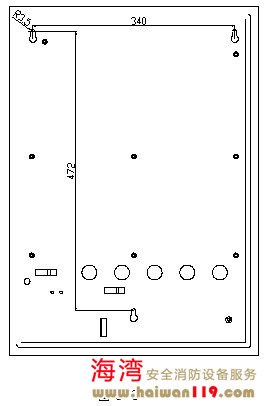

GST-QKP04/2海湾消防气体灭火控制器采用壁挂式安装，安装尺寸如图5-8所示。用3个M6的膨胀螺栓将GST-QKP04固定在牢固的墙壁上，膨胀螺栓的水平间距为340mm，高度相距472mm。

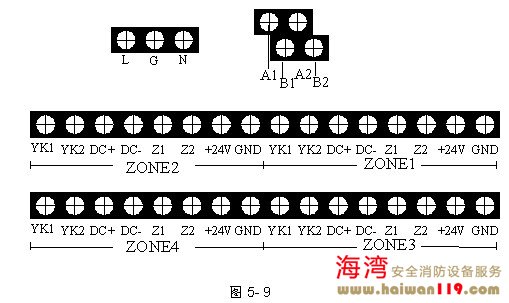

GST-QKP04/2海湾消防气体灭火控制器外接端子如图5- 9所示。

GST-QKP04/2海湾消防气体灭火控制器其中：
L、G、N：交流220V接线端子。
A1、B1/A2、B2：连接火灾报警控制器（联动型）的通讯总线端子。
Z1、Z2：各区的总线输出端子，连接紧急启/停按钮、声光警报器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。
＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如声光警报器、气体喷洒指示灯和输出模块供电。
DC+、DC-：各区灭火气体启动电磁阀的驱动信号输出端子，平时该端子间输出电压小于DC0.7V，启动时输出DC24V电压且--大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2：各区气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

---
